Hvad er lysbuen - slukningsmetoden i Ring Switchgear -serien?

Som leverandør af Ring Switchgear -serien støder jeg ofte på forespørgsler om lysbuen - slukningsmetoder, der bruges i disse afgørende elektriske enheder. I denne blog vil jeg gå i dybden i lysbuen - slukningsmetoder til Ring Switchgear -serien, udforske deres principper, fordele og applikationer.

Forståelse af det grundlæggende i ARC i switchgear

Inden vi diskuterer lysbuen - slukningsmetoder, er det vigtigt at forstå, hvad en bue er i sammenhæng med switchgear. En bue er en høj temperatur, lysende udladning af elektricitet på tværs af et hul i et kredsløb. Når en switch i ringafbryderen åbnes eller lukkes, er der en risiko for, at en bue dannes på grund af afbrydelse af strømstrømmen. ARC'er kan forårsage betydelig skade på switchgear -komponenterne, herunder smeltekontakter, overophedning og endda eksplosion i ekstreme tilfælde. Derfor er effektive bue -slukningsmetoder afgørende for den sikre og pålidelige drift af ringafbrydere.

Common bue - slukningsmetoder i Ring Switchgear -serien

1. Luft - Blast Arc slukning

Luften - eksplosionsbue - slukningsmetode involverer at bruge en høj -hastigheds -sprængning af luft til at afkøle og forlænge buen. Når kontakten kontakter adskilles, dannes en bue. En eksplosion af trykluft ledes derefter mod buen, der afkøles den ioniserede gas i lysbuen, hvilket reducerer dens ledningsevne. Når luften sprænger buen, øges den spænding, der kræves for at opretholde buen. Til sidst overstiger lysbuespændingen forsyningsspændingen, og buen slukkes.

En af de vigtigste fordele ved luft - eksplosionsslukning er dens relativt hurtige bue - slukningstid. Det kan hurtigt afbryde høje - nuværende buer, hvilket gør det velegnet til applikationer, hvor der kræves hurtig afbrydelse. Imidlertid har denne metode også nogle begrænsninger. Det kræver et komplekst luft -komprimeringssystem, der tilføjer omkostningerne og kompleksiteten af switchgear. Derudover har Air - Blast -systemet brug for regelmæssig vedligeholdelse for at sikre korrekt drift.

2. olie - nedsænket bue slukning

I olie - nedsænket bue - slukning er switch -kontakterne nedsænket i isolerende olie. Når der dannes en bue under åbningen eller lukningen af kontakterne, fordamper den høje temperatur på lysbuen olien omkring den og skaber en gasboble. Gasboblen har en høj dielektrisk styrke og hjælper med at slukke buen. Når buen slukkes, kollapseres gasboblen, og olien fylder kløften igen.

Olie - nedsænket bue - slukning er blevet brugt i vid udstrækning i fortiden på grund af dens gode bue - slukning af ydelse og relativt lave omkostninger. Der er dog nogle miljømæssige og sikkerhedsmæssige bekymringer forbundet med denne metode. Den isolerende olie kan være brandfarlig, og i tilfælde af en fejl er der risiko for brand eller eksplosion. Desuden kræver bortskaffelse af brugt olie særlig håndtering for at undgå miljøforurening.

3. SF6 gasbue slukning

SF6 (svovl hexafluorid) gas er en meget anvendt bue -slukningsmedium i moderne ringomskifter. SF6 -gas har fremragende dielektrisk og bue - slukning af egenskaber. Når der dannes en bue i en SF 6 - fyldt kammer, dissocierer den høje energi SF6 -molekylerne i mindre partikler. Disse partikler rekombineres hurtigt efter lysbueens nul -krydsning, og gassen vender tilbage til sin oprindelige isolerende tilstand.



Den største fordel ved SF6 -gasbue -slukning er dens høje bue -slukningseffektivitet. Det kan afbryde høje - nuværende buer med relativt små kontakthuller, som giver mulighed for design af kompakt switchgear. SF6 -gas har også god kemisk stabilitet og ikke -lammbarhed, hvilket forbedrer sikkerheden ved switchgear. SF6 er imidlertid en drivhusgas med et højt globalt opvarmningspotentiale. Derfor kræves korrekt håndtering og overvågning af SF6 -gas for at minimere dens miljøpåvirkning.

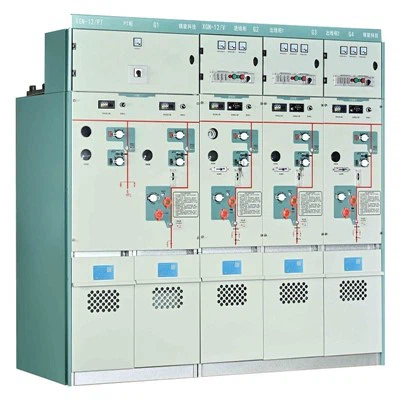

Vi tilbyder [xgn - 12 sf6 gas isoleret switchgear] (/samlet - elektrisk - udstyr/ring - switchgear - serie/xgn - 12 - sf 6 - gas - isoleret - switchgear.html), der bruger SF6 gas til ARC -slukning. Dette switchgear er velegnet til en lang række applikationer, herunder urban strømdistributionssystemer, industrianlæg og kommercielle bygninger.

4. vakuumbue slukning

Vakuumbue -slukning er baseret på princippet om, at en bue ikke kan opretholdes i et højt vakuummiljø. I en vakuuminterrupter er switch -kontakterne lukket i et vakuumkammer. Når kontakterne adskilles, dannes en bue, men på grund af fraværet af gasmolekyler i vakuumet kan buen ikke opretholde sig længe. Metaldampen, der udsendes fra kontakterne under bueprocessen, kondenserer hurtigt på den indre overflade af vakuumkammeret, og buen slukkes ved den første nuværende nul -krydsning.

Vakuumbue -slukning har flere fordele. Det har en lang levetid, da der ikke er nogen kontakt erosion forårsaget af gas eller olie. Det har også en høj pålidelighed og kræver minimal vedligeholdelse. Vakuum -switchgear er kompakt og kan let integreres i forskellige elektriske systemer. Vores [gtxgn - 12 solid isoleringsring hovedenhed] (/samlet - elektrisk - udstyr/ring - switchgear - serie/gtxgn - 12 - solid - isolering - Ring - Main - Unit.html) bruger vakuumbue - slukning af teknologi, hvilket giver en pålidelig og effektiv løsning til strømfordeling.

5. Solid isolering Arc slukning

Solid isoleringsbue - Slukning er en relativt ny teknologi inden for ringskontakt. I denne metode indkapsles kontaktkontakterne i et fast isolerende materiale, såsom epoxyharpiks. Den faste isolering tilvejebringer en høj dielektrisk styrke og hjælper med at forhindre dannelse af buer. Når en bue forekommer, kan den faste isolering absorbere lysbuenes energi og forhindre den i at sprede sig.

Solid isoleringsbue - Slukning giver flere fordele. Det er miljøvenligt, da det ikke bruger farlige gasser eller olier. Det har også god modstand mod fugt, støv og kemiske stoffer, hvilket gør det velegnet til barske miljøer. Vores [udendørs SF6 RMU oppusteligt kabinet] (/samlet - elektrisk - udstyr/ring - switchgear - serie/udendørs - SF 6 - RMU - oppustelig - kabinet.html) kombinerer solid isoleringsteknologi med andre bue - slukningsmetoder for at give en pålidelig udendørs løsning.

Faktorer, der påvirker valget af bue -slukningsmetode

Når man vælger en bue - slukningsmetode til ringafbrydere, skal flere faktorer overvejes:

Ansøgningskrav: Forskellige applikationer har forskellige krav til bue -slukning af ydelse. F.eks. Foretrækkes metoder med høj bue -slukningseffektivitet i høj spænding og høje - nuværende applikationer med høj bue. I lav -spænding og lav - aktuelle applikationer kan enklere metoder som luft - eksplosion eller fast isolering være tilstrækkelig.

Miljøforhold: De miljøforhold, hvor switchgear vil blive installeret, spiller også en rolle i valget af bue -slukningsmetode. I hårde miljøer med høj luftfugtighed, støv eller kemisk forurening, fast isolering eller vakuumbue kan slukningsmetoder være mere egnede på grund af deres bedre modstand mod miljøfaktorer.

Koste: Omkostninger er altid en vigtig overvejelse. Nogle bue -slukningsmetoder, såsom SF6 -gasbue -slukning, kan kræve dyrere udstyr og vedligeholdelse. I modsætning hertil kan luft - eksplosion eller olie - nedsænkede metoder være mere omkostninger - effektive i nogle tilfælde.

Sikkerhed: Sikkerhed er yderst vigtig i elektriske systemer. Metoder, der er ikke -brændbare og har en lav risiko for eksplosion, såsom vakuum og fast isolering af buet, foretrækkes generelt.

Konklusion

Afslutningsvis afhænger valget af bue -slukningsmetode til Ring Switchgear -serien af en række faktorer, herunder applikationskrav, miljøforhold, omkostninger og sikkerhed. Som leverandør af Ring Switchgear -serien tilbyder vi en række produkter, der bruger forskellige lysbue -slukningsmetoder til at imødekomme vores kunders forskellige behov. Uanset om du har brug for en kompakt og effektiv SF 6 - isoleret switchgear, et pålideligt vakuum -ring hovedenhed eller et miljøvenligt fast stof - isoleret skab, har vi den rigtige løsning til dig.

Hvis du er interesseret i vores Ring Switchgear -serie eller har spørgsmål om bue - slukningsmetoder, er du velkommen til at kontakte os for indkøb og yderligere diskussion. Vi er forpligtet til at levere produkter med høj kvalitet og fremragende service til vores kunder.
