66~110kV udendørs kompositporcelænsisolatorterminal

66-110kV udendørs Composite Shell isolatorterminal er en kabelterminering, der bruges til at forbinde højspændingskabler (typisk tværbundet polyethylen, XLPE-isolerede kabler) vurderet til 66kV eller 110kV fra underjordiske eller inden i kabinetter til luftledninger eller udendørs elektrisk udstyr, mens der er langtidsholdbar udendørs elektrisk udstyr,

Dens kerneegenskab er brugen af ​​"kompositmaterialer" (High-Temperature Vulcanized Silicone Rubber, HTV) fremstillet via en integreret sprøjtestøbningsproces for at skabe den udvendige isoleringsbøsning og skure, der erstatter den traditionelle porcelænsbøsning.





kontakt osfor mere info





Nominel spænding og frekvens	66/110 kV, 50 Hz
Maksimal driftsspænding	128 kV
Omgivelsestemperatur	-40 grader til +40 grader
Maksimal ledertemperatur i normal drift	90 grader
Maksimal ledertemperatur under kortslutning	250 grader
Gældende kabeltværsnit-	240–1600 mm²
Gældende højde	≤1000 m (custom designs available for >1000 m)
Forureningsniveau	Velegnet til stærkt forurenede områder (klasse IV) og kystnære salttågeområder
Delvis afladningstest (rumtemperatur, 96 kV)	Ingen detekterbar udledning ved erklæret følsomhed (mindre end eller lig med 5 pC)
Termisk cyklusspændingstest (128 kV, 95 grader –100 grader, 8 timers opvarmning, 16 timers køling)	Gennemført 20 cyklusser
Delvis afladningstest (høj temperatur, 96 kV)	Ingen detekterbar udledning ved erklæret følsomhed (mindre end eller lig med 5 pC)
Impulsspændingstest efterfulgt af effektfrekvensspændingstest
– Impulsspændingstest (95 grader –100 grader, ±550 kV, 10 gange hver)	Ingen sammenbrud eller flashover
– Strømfrekvensspændingstest (160 kV, 15 min)	Ingen sammenbrud eller flashover
Strømfrekvensspændingstest til udendørs terminering (vådtest, 185 kV, 1 min)	Ingen sammenbrud eller flashover
Forseglingstest for monterede afslutninger
en. Tryklækagetest (1250±10 MPa, 1 time)	Ingen gaslækage
b. Vakuumlækageforøgelsestest (1 time)
c. Trykstigning (B–A)	<2 kPa
Spændingstest på stand-off-isolatorer
– DC-spændingstest (25 kV, 1 min)	Ingen sammenbrud eller flashover
– Lynimpulsspændingstest (±375 kV, 10 gange hver)	Ingen sammenbrud eller flashover
Radiointerferenstest for udendørs terminering (81 kV, 1 MHz)
– Genereret interferensspænding (RIV)	Mindre end eller lig med 269 μV

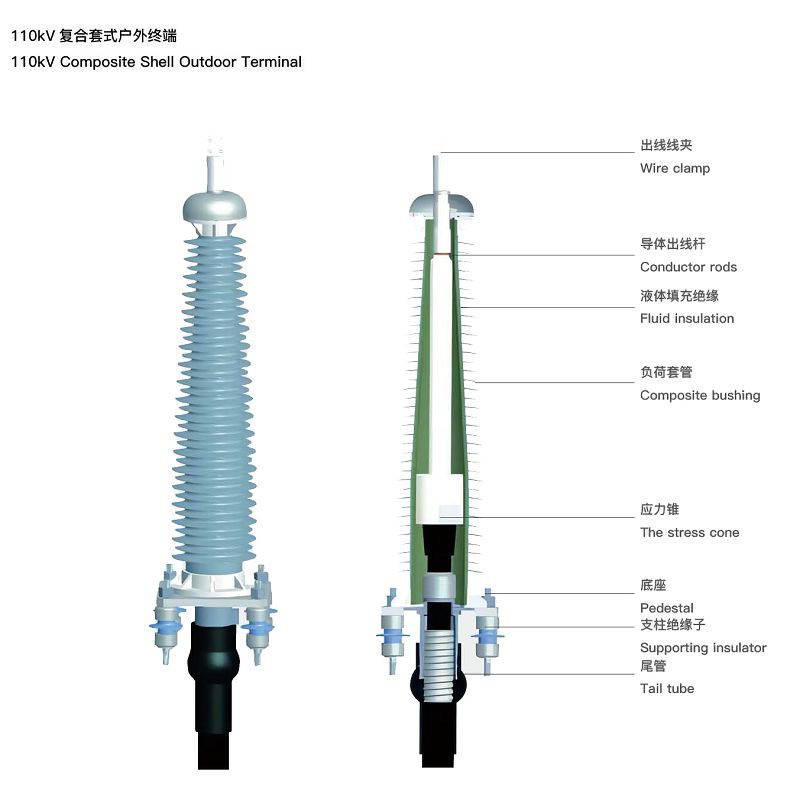

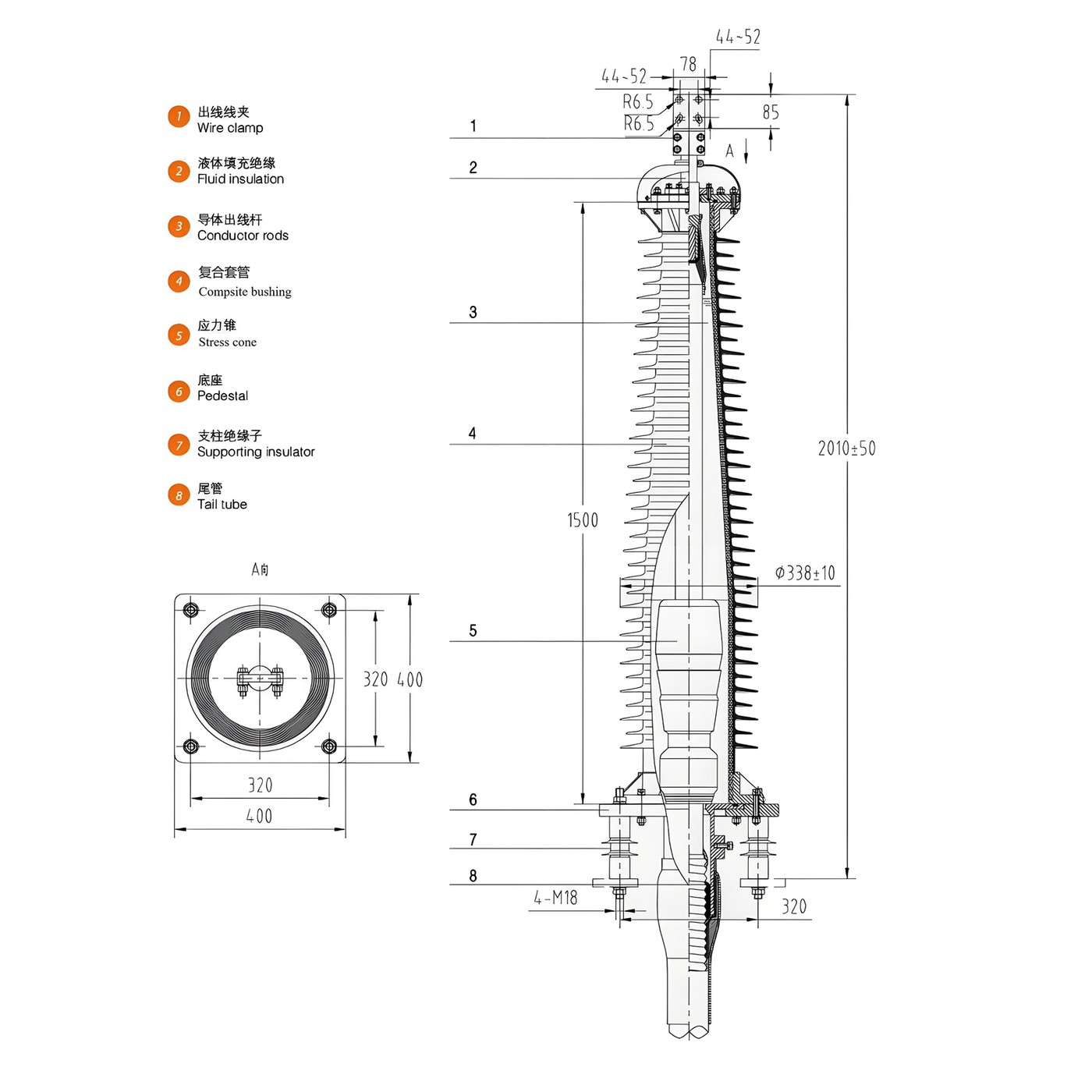

1. Trådklemme 2.Væske-Fyldt isolering 3. Lederstang 4.Kompositbøsning 5.Spændingskegle 6.Basepiedestal 7.Understøttende isolator 8. Halerør







Karakteristisk	Komposit Shell udendørs terminering	Traditionel porcelænsskalterminering
Materiale & Vægt	Silikonegummi kompositmateriale, let (~1/10 af porcelænets vægt), let at transportere og installere.	Keramisk materiale, tungt og skrøbeligt, svært at håndtere og installere.
Forureningsoverslagsmodstand	Fremragende. Silikonegummi er hydrofob, hvilket forhindrer forurenende stoffer i at danne en kontinuerlig vandfilm, hvilket i høj grad øger flashover-spændingen. Velegnet til Klasse IV stærkt forurenede områder.	Dårlig. Porcelænsoverfladen er hydrofil og danner let en kontinuerlig ledende film, når den er forurenet og våd, hvilket fører til overslag; kræver hyppig rengøring.
Eksplosion-Sikkerhed og sikkerhed	Overlegen. Kompositmaterialer er fleksible; selv i tilfælde af interne fejl, revner de typisk i stedet for at eksplodere, hvilket producerer minimalt med affald, hvilket sikrer højere sikkerhed.	Ringere. Porcelænshus kan eksplodere på grund af interne fejl, generere farlige fragmenter, bringe udstyr og personale i fare.
Seismisk ydeevne	God. Elastisk materiale kan absorbere vibrationer, velegnet til seismiske zoner eller høje-vibrationsmiljøer.	Dårlig. Keramik er skørt og har svag seismisk modstand.
Vejrbestandighed	Fremragende. Modstandsdygtig over for UV, ozon og ekstreme høje/lave temperaturer (-50 grader til +50 grader +).	Godt, men ekstrem termisk cykling kan forårsage, at glasuren revner.
Installation & Vedligeholdelse	Typisk præfabrikeret, enkel installation, høj standardisering. Vedligeholdelse-gratis eller lav-vedligeholdelse.	Kompleks installation, kan kræve-påfyldning på stedet. Kræver regelmæssig rengøring.
Produktion & Design	Letter integreret design; fleksibel optimering af skurform og krybeafstand.	Begrænset af keramisk brændeproces; begrænsede formvariationer.

kontakt os

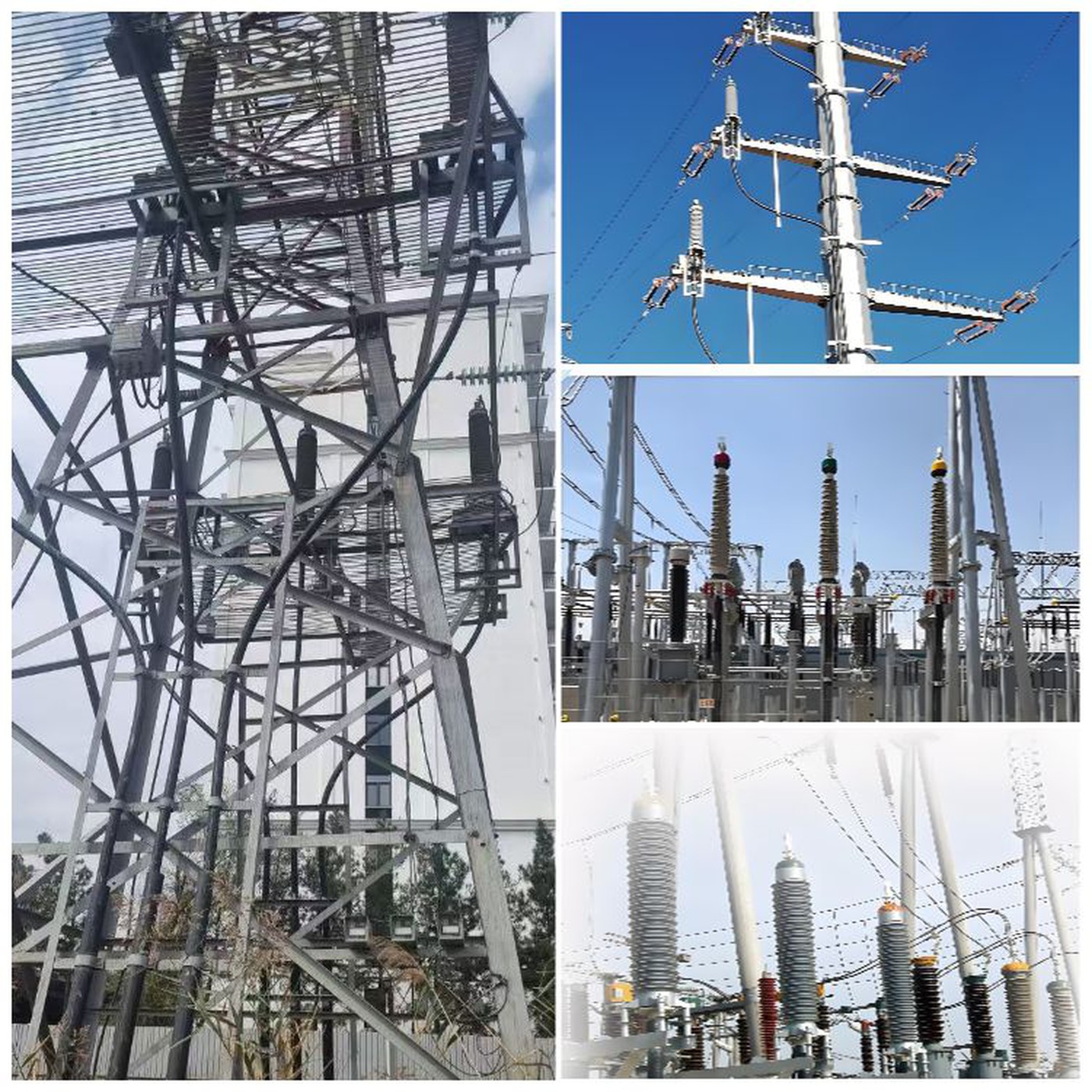

Anvendelser af 66~110kV udendørs kompositporcelænsisolatorterminaler:

• Højspændingseffekttransmission: Bruges til at understøtte ledere og sikre sikker strømforsyning.
• Understationer: Vigtig til isolering og beskyttelse i transformerstationer.
• Svære miljøer: Designet til at modstå korrosion og forurening, hvilket gør dem velegnede til udfordrende forhold.
• Minimering af lysbuerisiko: Reducerer risikoen for buedannelse og overslag effektivt.
• Let og nem installation: Letter hurtig installation, reducerer byggetid og omkostninger.
• Integration af vedvarende energi: Spiller en væsentlig rolle i forbindelse med tilslutning af vedvarende energikilder til nettet.
• Urban Grid Opgraderinger: Understøtter modernisering af byernes elektriske infrastruktur.
• Industrielle kraftsystemer: Integreret i pålidelig strømforsyning i industrielle applikationer







1. Sikkerhedsprocedurer skal følges nøje.
2. Test det elektriske udstyr før brug for at kontrollere, om der er en unormal situation, såsom "elektrisk gnist". Hvis der findes et problem, er det nødvendigt at finde en fuldtids-vedligeholdelsespersonale til at reparere og betjene, indtil fejlen er fjernet.
3. Rør ikke ved det elektriske udstyr med skilte som "Ingen lukning" og "under vedligeholdelse". Når disse enheder er i en unormal tilstand, kan de være elektriske eller under reparation, direkte berøring er farlig for dig selv og endda andre.
4. Der skal bruges personlige værnemidler ved brug af elektrisk udstyr eller arbejde omkring strømforsyninger. Såsom at bære isolerende handsker, bære beskyttelses- eller isolerende sko.
